RJ45接口:

       RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45通常用于计算机网络数据传输,接头的线有直通线(12345678对应12345678)、交叉线(12345678对应36145278)两种。

       RJ45接口通常用于数据传输,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头根据线的排序不同分为两种,一种是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕;另一种是白绿、绿、白橙、蓝、白蓝、橙、白棕、棕;因此使用RJ45接头的线也有两种即:(12345678对应12345678)、交叉线(12345678对应36145278)两种。


       10/100 Base TX RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,常见的RJ45接口有两类:用于以太网网卡、路由器以太网接口等的DTE类型,还有用于交换机等的DCE类型。DTE我们可以称做“数据终端设备”,DCE我们可以称做“数据通信设备”。从某种意义来说,DTE设备称为“主动通信设备”,DCE设备称为“被动通信设备”。当两个类型一样的设备使用RJ45接口连接通信时,必须使用交叉线连接。这个可以从如下的RJ45 DTE类型引脚定义和RJ45 DCE类型引脚定义来说明:

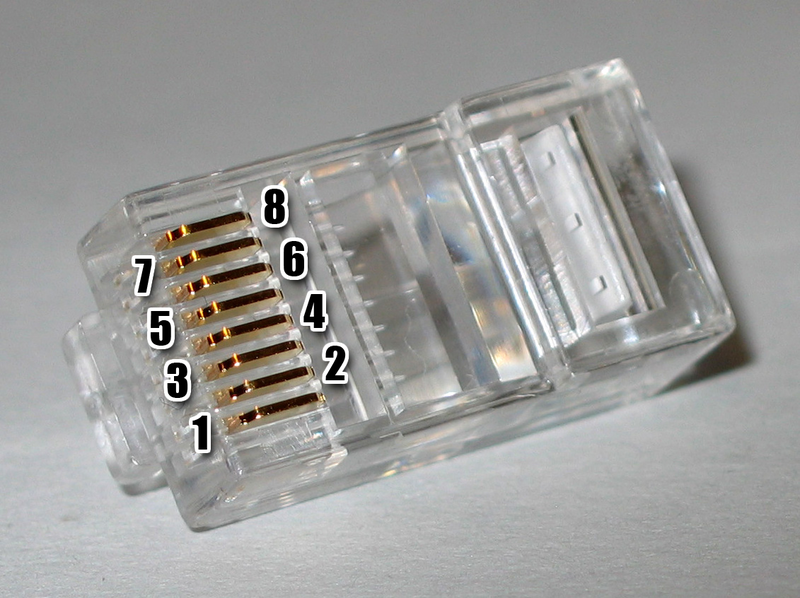

       8P8C的插头以及引脚编号(以100Base-T4为例):
引脚 名称 功能
1. TX_D1+ (发送数据+)
2. TX_D1- (发送数据-)
3. RX_D2+ (接收数据+)
4. BI_D3+ (双向数据+)
5. BI_D3- (双向数据-)
6. RX_D2- (接收数据-)
7. BI_D4+ (双向数据+)
8. BI_D4- (双向数据-)
