USB4™
发布时间:2020-05-08

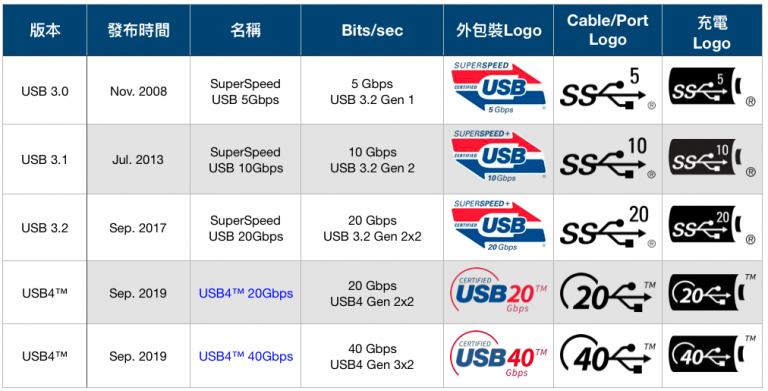

        USB-Implementers Forum(USB-IF) 於2019年9月3日正式公布 USB4™ 的規格,主要更新為依據現有USB 3.2 及USB 2.0 架構做補充,來建構新一代USB。USB4™ 的架構基於Thunderbolt™ 的協議規範(該規範由Intel貢獻給USB Promoter Group),最高傳輸速率由原本USB 3.2 的20Gbps(10G x2),增加ㄧ倍到40Gbps(20G x2)(如圖1),並可同時傳送多個資料及影像。



    USB4™ 與 USB 3.2 最大的差異如下 :

  1. USB4™ 最快速度提升至 Gen3 X2 = 40Gbps
  2. USB4™ Tunneling 架構將USB3 / DisplayPort™/ PCI Express打包在同一介面傳輸,各協議頻寬分配可以動態調整
  3. USB4™ 可以選擇是否相容於Thunderbolt3 系統
  4. USB4™ 支援Host to Host(主機與主機對接傳輸訊號)


         由上述的特性,不難發現USB4™ 的邏輯架構與網路架構極其相似。以固定的框架與物理層乘載不同的協議封包,其中可包含資料與影像封包,並以地址(Address)標註每個封包確保正確傳輸。因此,USB4™ 漸漸擺脫傳統USB Host 與USB Device 的功能限制,USB4™ 使用用點對點的傳輸訊號方式。此設計對於未來再提升傳輸速度與功能來說預留了極大的彈性。

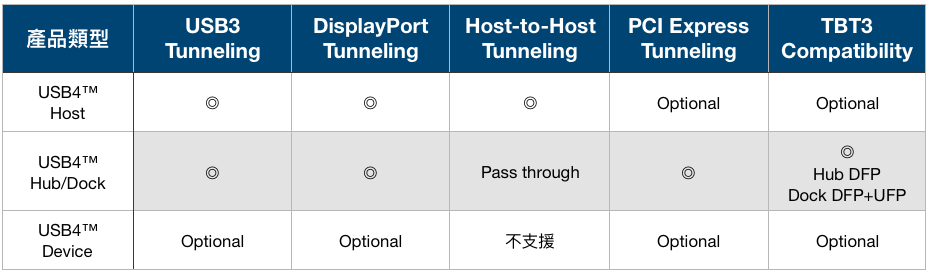

        USB4™ 測試產品類型及Tunneling支援規範

       *注意:TBT3 Compatibility 必需要支援10.3125G,但 20.625G 可選擇支援。

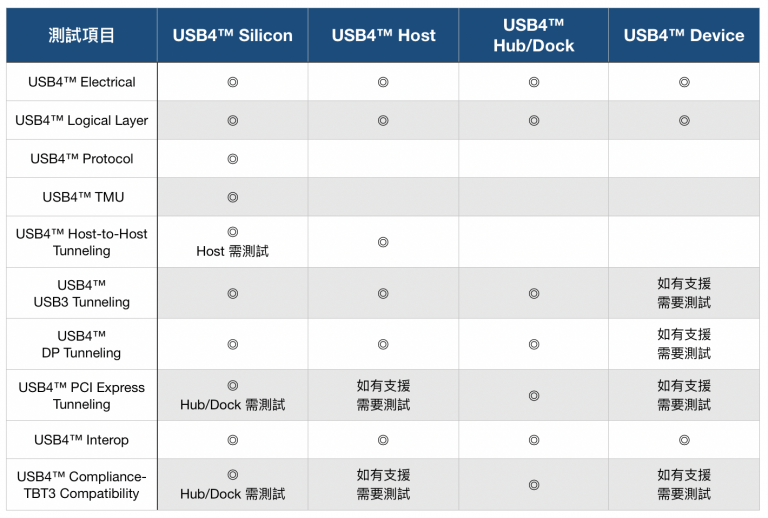

      USB4™ 測試項目總覽

      *注意:

  1. 需要通過USB測試,產品需要使用USB-IF認可的連接器及晶片。查詢網址:https://cms.usb.org/integrators-list (您需要登入USB-IF會員才能夠進入此頁面)。
  2. USB4™ 認證前,產品須先通過USB 2, USB 3.2, USB PD, and USB Type-C® compliance 測試


关键词:USB4
